| 产品型号： | GFGIQ-16C |
| 公称通径： | DN50~DN2000 |
| 公称压力： | PN1.6MPA |
| 适用温度： | -30℃~120℃ |
| 主要材质： | WCB、304、316、316L不锈钢等 |
产品概述
GFGIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。GFGIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。
技术参数
●漏率：≤1.3×10-9Pa.M3/S；
●适用压力范围：1.3×10-5Pa～3×105Pa;
●工作温度：氟橡胶-25℃～+150℃；
●安装位置：任意；
●气源压力：0.4－0.6Mpa；
●阀板两侧压力差与阀门开、关无关；
●寿命：≥10000次。
主要零件材料
体、杆、板 不锈钢、碳钢镀镍；
密封件 氟橡胶、氟橡胶

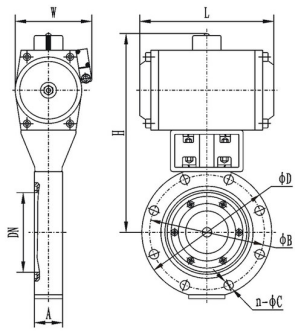

外形连接尺寸
产品结构图
外形尺寸
|
型号 |
DN |
D |
D0 |
B |
N |
C |
H |
L |
E |
|
GIQ-32 |
32 |
90 |
70 |
22 |
4 |
9 |
187 |
158 |
58 |
|
GIQ-40 |
40 |
100 |
80 |
22 |
4 |
9 |
197 |
158 |
58 |
|
GIQ-50 |
50 |
110 |
90 |
22 |
4 |
9 |
207 |
158 |
58 |
|
GIQ-63 |
63 |
130 |
110 |
28 |
4 |
9 |
227 |
158 |
58 |
|
GIQ-80 |
80 |
145 |
125 |
28 |
8 |
9 |
242 |
158 |
58 |
|
GIQ-100 |
100 |
165 |
145 |
28 |
8 |
9 |
262 |
158 |
58 |
|
GIQ-125 |
125 |
200 |
175 |
34 |
8 |
11 |
323 |
172 |
70 |
|
GIQ-160 |
150 |
225 |
200 |
34 |
8 |
11 |
348 |
172 |
70 |
|
GIQ-200 |
200 |
285 |
260 |
40 |
12 |
11 |
450 |
197 |
97 |
|
GIQ-250 |
250 |
335 |
310 |
45 |
12 |
11 |
525 |
248 |
117 |
|
GIQ-320 |
300 |
425 |
395 |
50 |
12 |
14 |
622 |
248 |
117 |
|
GIQ-400 |
400 |
510 |
480 |
60 |
16 |
14 |
733 |
295 |
138 |
|
GIQ-500 |
500 |
610 |
580 |
70 |
16 |
14 |
900 |
360 |
159 |
|
GIQ-600 |
600 |
750 |
720 |
80 |
20 |
14 |
980 |
370 |
174 |
|
GIQ-800 |
800 |
920 |
890 |
100 |
24 |
14 |
1220 |
410 |
240 |
|
GIQ-1000 |
1000 |
1120 |
1090 |
120 |
32 |
14 |
1594 |
580 |
300 |
|
GIQ-1250 |
1250 |
1440 |
1404 |
150 |
36 |
19 |
2050 |
736 |
390 |
