| 产品型号： | GFJY644H-16C |
| 公称通径： | DN15~DN500 |
| 公称压力： | PN1.6MPA~32MPA |
| 适用温度： | -30℃~180℃ |
| 主要材质： | WCB、铬钼钢、铬钼钒钢、304、316不锈钢等 |
产品概述
气动角式截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。气动角式截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。
产品特点
1、与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
2、密封面不易磨损、擦伤，密封性较好，寿命较长。
3、启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。
技术参数
|
阀体型式 |
角型铸造阀 |
|
阀芯型式 |
柱塞式(锥面) |
|
公称通径 |
DN50 ～ DN250 |
|
公称压力 |
PN1.6～10.0MPa |
|
法兰标准 |
JB、GB、ANSI、BS、API、ISO、DIN、JIS |
|
连接形式 |
法兰、螺纹、焊接 |
|
密封填料 |
聚四氟乙烯、柔性石墨 |
|
工作温度 |
≤450℃ |
主零部件材质
|
1 |
阀体 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
|
2 |
阀芯 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
|
3 |
阀杆 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
|
4 |
阀盖 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
|
5 |
填料 |
柔性石墨、PTFE |
|
6 |
填料压盖 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
|
7 |
电动执行器 |
壳体(HT200、WCB) |
性能规范
|
试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
|||||
|
1.6 |
2.5 |
4.0 |
6.4 |
150 |
300 |
10K |
20K |
|
|
强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
3.0 |
7.5 |
2.4 |
3.8 |
|
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
2.2 |
5.5 |
1.5 |
2.8 |
|
低压密封试验 |
0.6MPa |
|||||||

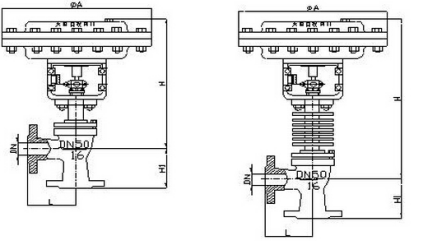

产品结构图
外形尺寸
|
公称通径DN（mm） |
L（mm） |
H1（ mm） |
H（mm） |
?A |
|
|
1.6（MPa） |
常温 |
中温 |
|||
|
20 |
100 |
100 |
349 |
444 |
285 |
|
25 |
115 |
115 |
350 |
445 |
285 |
|
32 |
130 |
130 |
358 |
458 |
285 |
|
40 |
130 |
130 |
378 |
478 |
285 |
|
50 |
150 |
150 |
393 |
493 |
285 |
|
65 |
170 |
170 |
494 |
594 |
360 |
|
80 |
190 |
190 |
503 |
628 |
360 |
|
100 |
215 |
215 |
521 |
646 |
360 |
|
125 |
250 |
250 |
634 |
759 |
360 |
|
150 |
275 |
275 |
696 |
846 |
470 |
|
200 |
325 |
325 |
715 |
915 |
470 |
