| 产品型号： | GFD71X-16C |
| 公称通径： | DN50~DN2000 |
| 公称压力： | PN1.6MPA |
| 适用温度： | -30℃~120℃ |
| 主要材质： | HT200、QT235、WCB、304、316不锈钢等 |
产品概述
GFD71X、GFD371X型对夹软蝶阀 结构简单，体积小、重量轻。旋转手柄90°，即可轻松启闭阀门，并可保持阀门停留在需要的开启角度上。
产品特点
● 轴板无销连接、结构轻便，运输、安装、维修方便
● 90°启闭，开关迅速。操作扭矩小，省力轻巧
● 软密封、零泄漏，使用寿命长
● 选择不同零部件材质，可适用于多种介质
● 表面环氧树脂涂层，防腐、美观
执行标准
|
项目名称 |
采用标准 |
可选标准 |
|
设计制造验收 |
GB12238-1989 |
ISO/DIN10631-1991、API598 |
|
阀门结构长度 |
GB12221-1989 |
ISO5752-1988 |
|
阀门法兰连接 |
GB9113-2000 |
ANSI.B16.5、ISO7005、JIS B2238、2239 |
|
阀门检验 |
GB/T13927-1992 |
ISO/DIN5208-1987 |
|
阀门标志 |
GB12220-1989 |
ISO05209-1987 |
主要零件材料
|
公称压力 |
试验压力MPa |
适用温度℃ |
适用介质 |
驱动方式 |
主要零件材料 |
|||||
|
强度 |
密封 |
阀体 |
阀座 |
蝶板 |
阀杆 |
Ｏ形圈 |
||||
|
1.6 |
2.4 |
1.76 |
丁脯橡胶 |
淡水、污水、海水、弱酸碱等 |
蜗轮传动、 |
灰铸铁、球墨铸铁、碳钢 |
橡胶 |
HT200(镀铬） |
45,40Cr |
各种橡胶 |
|
1.0 |
1.5 |
1.1 |
乙丙橡胶 |
|||||||
|
0.6 |
0.9 |
0.66 |
氟橡胶 |
|||||||

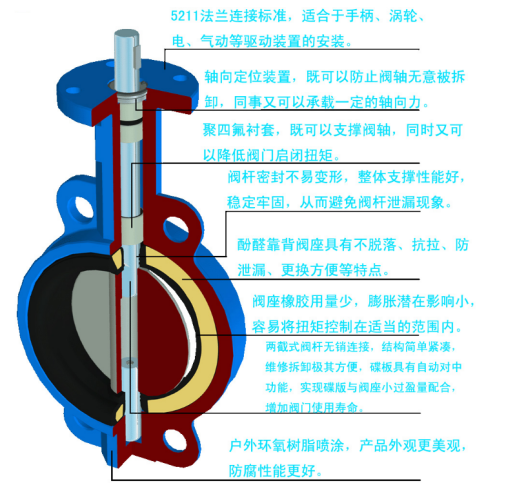

产品结构图

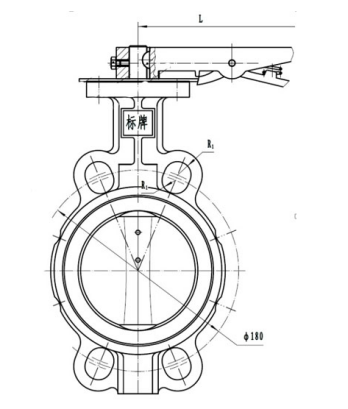

外形尺寸
|
DN |
φ |
L |
B |
R1 |
|
50 |
125 |
234 |
45 |
R11 |
|
65 |
145 |
261 |
47.6 |
R11 |
|
80 |
160 |
261 |
49 |
R11 |
|
100 |
180 |
260 |
54 |
R12 |
|
125 |
210 |
312 |
58 |
R11.5 |
|
150 |
240 |
312 |
58.6 |
R13 |
|
200 |
295 |
360 |
63.4 |
R13.5 |
